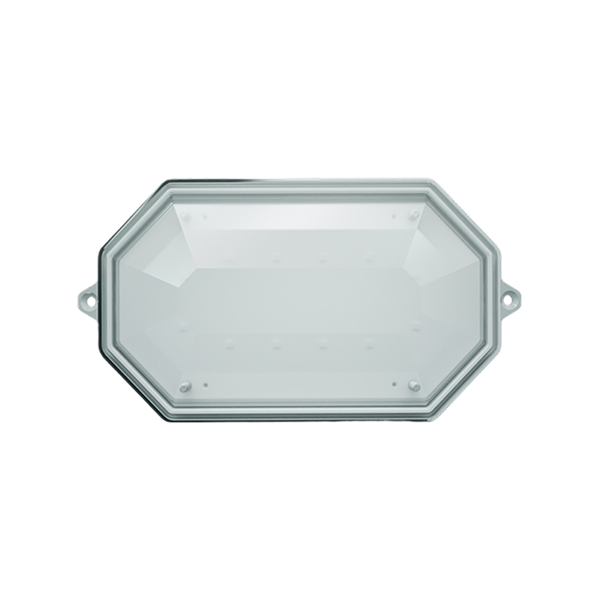

BLOCTO-CONVENCIONAL_2

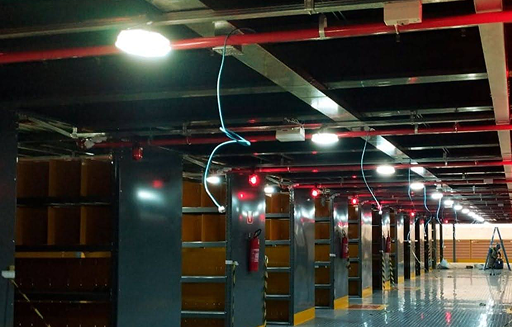

BLOCTO-CONVENCIONAL_3

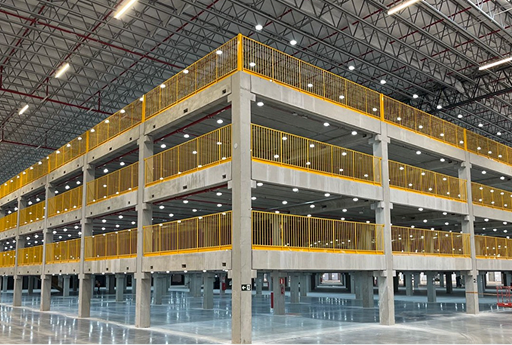

BLOCTO-CONVENCIONAL_4

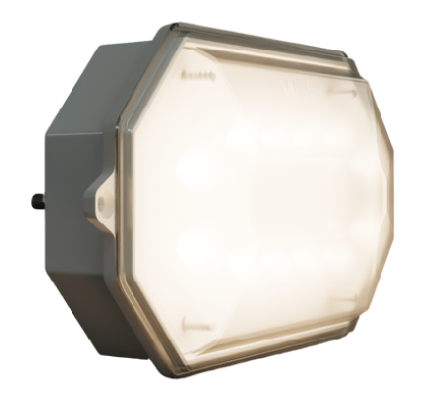

Luminária Blocto Convencional

Produto exclusivo Welt Light

Único no mercado

  • Baixíssimo Consumo: 9W - 17W
  • Excelente Iluminação: até 3.000 lúmens
  • Tensão: 127V OU 220V (Não Bivolt)

Especificações Técnicas

Medidas e Códigos

Manual de Uso e Instalação

Inovação

eficiência

luminosidade

segurança

praticidade

qualidade

Nossa luminária Blocto é um modelo excepcional de iluminação LED que oferece qualidade e maior amplitude no ângulo de abertura da luz em comparação à outras luminárias herméticas convencionais.

Seu baixo consumo de energia, praticidade na instalação, alinhada com sua flexibilidade de modulação de tensões; oferece ao cliente uma tremenda vantagem em relação ao seu custo benefício.

Além de inovadora no circuito eletrônico, o produto recebe uma atenção maior em relação ao seu processo mecânico gerando maior durabilidade, tornando-se um produto sustentável e reduzindo o impacto ao meio ambiente.

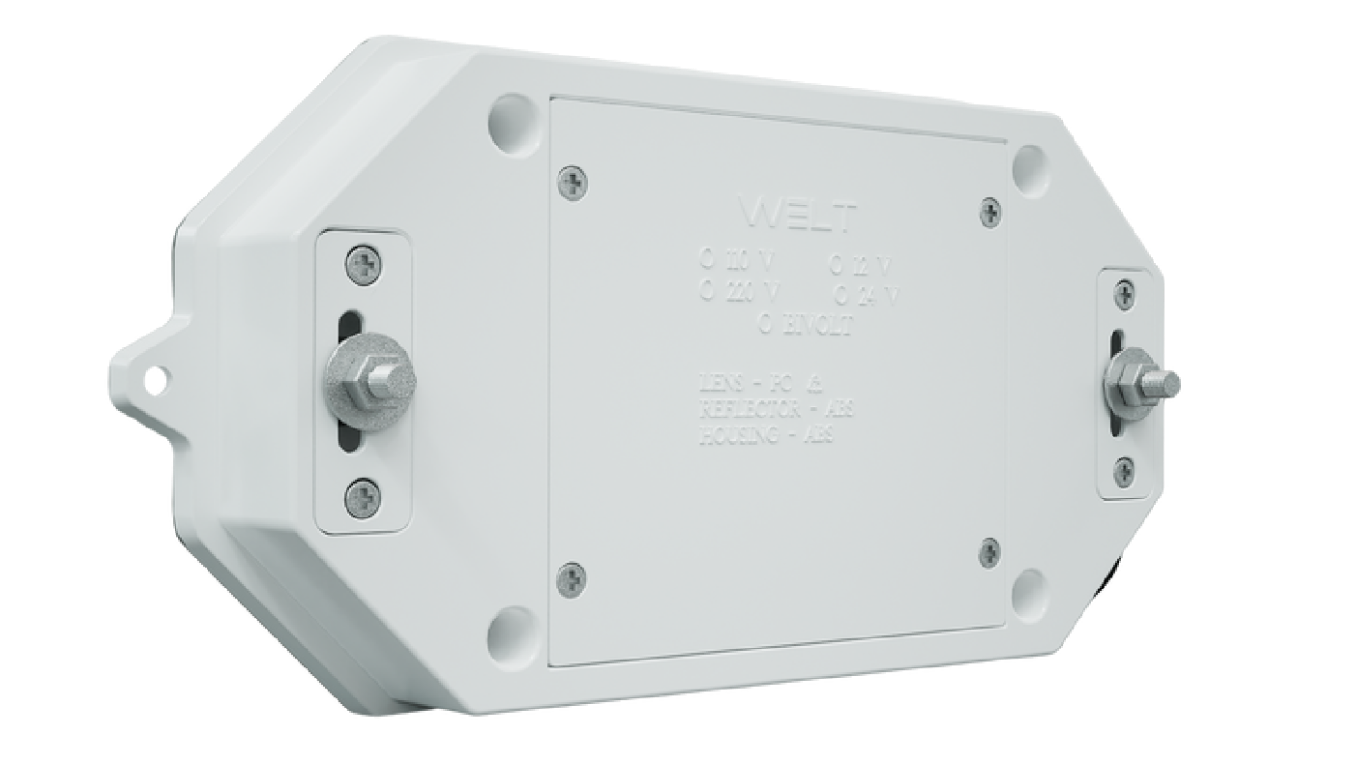

Base em ABS

Com proteção UV-0;
Resistente e não enferruja;
Com aditivo antichamas.

Lente em Policarbonato

Resistência contra impactos;

Não amarela e nem resseca com o tempo.

Indústria 100% brasileira

SAIBA MAIS

Produto 100% reciclável

SAIBA MAIS

Produto Exclusivo Welt

SAIBA MAIS

Características

Especificações Técnicas

  • Potência/Consumo: De 9W a 17W (Baixíssimo consumo).
  • Fluxo Luminoso: Excelente iluminação de até 3.000 lúmens.
  • Fator de Potência: 0,93.
  • Ângulo de Abertura: 150° (Maior amplitude comparada a outras luminárias herméticas).
  • Tensão: Disponível em 127V ou 220V.
  • Fonte de Alimentação: Não utiliza driver ou fonte externa (ligação direta).

Detalhes dos LEDs

  • Quantidade: 24 LEDs.
  • Modelo: LED 2835 de alta eficiência e durabilidade.
  • Temperaturas de Cor: Branco Frio (6500K) e Branco Quente (3000K).

Construção, Materiais e Acabamento

  • Estrutura: Construção robusta, não enferruja.
  • Material da Base: ABS com proteção UV.
  • Material da Lente: Policarbonato.
  • Cor da Base: Padrão em branco e cinza (cores diferenciadas sob solicitação).
  • Cor da Lente: Cristal com efeito jateado (cores diferenciadas sob solicitação).
  • Sustentabilidade: Produto 100% Reciclável.

Instalação e Versatilidade

  • Pode ser utilizada em áreas internas (IP 61) ou externas (IP 65).

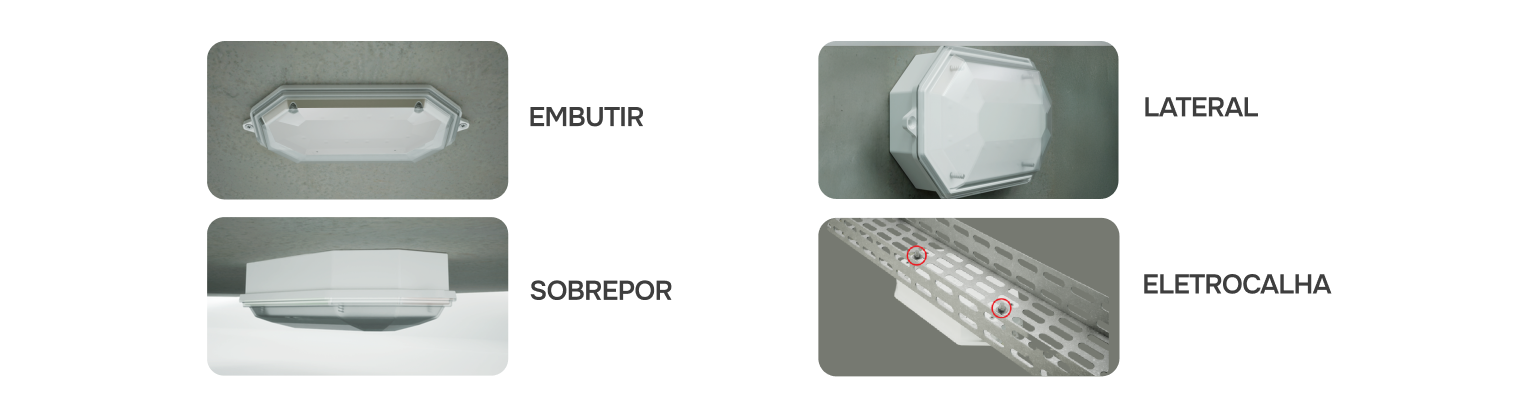

  • Sistema: Instalação Multi Superfícies (para áreas internas ou externas).
  • Conexão: Possui cabo termoformado.
  • Acessórios Inclusos: Acompanha conector macho 2 vias termoformado e kit de parafusos para fixação.

Informações Comerciais e Garantia

  • Garantia: 1 Ano de Garantia.
  • Embalagem: Caixa com 12 unidades.
  • Benefícios: Custo-benefício vantajoso devido à durabilidade e economia de energia.

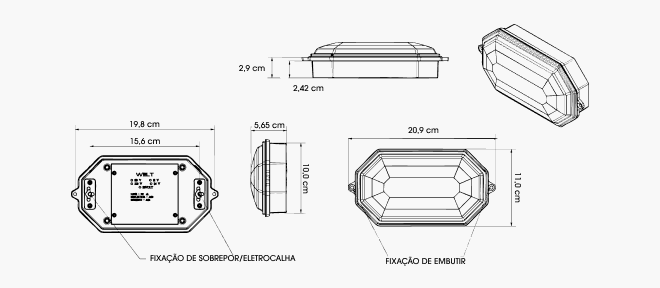

Medidas e Códigos

Tabela de códigos BLOCTO - 220V

BLOCTO 2169 – USO INTERNO

Código base da linha 2169 (IF) 2169 (IQ)
Ângulo de abertura 150° 150°
Tensão de funcionamento 220 V 220 V
Frequência 50/60 Hz 50/60 Hz
Cor do LED – Kelvins 6500 K 3000 K
IP 61 61
RA 90 80
Consumo 17 W 17 W
Lúmens 3.000 L 2.200
Eficiência 177 Lm/W 130 Lm/W
Fator de potência 0.93 0.93
Quantidade de LEDs 24 24
Temperatura de trabalho -10°C/+45°C -10°C/+45°C
Peso 330 gr 330 gr
Garantia 2 anos 2 anos
Base ABS ABS
Lente PC+Aditivo UVO PC+Aditivo UVO
Largura x Altura 209mm x 110mm 209mm x 110mm
Espessura 50,65 mm 50,65 mm

BLOCTO 2169 – USO EXTERNO
Código base da linha 2169 (EF) 2169 (EQ)
Ângulo de abertura 150° 150°
Tensão de funcionamento 220 V 220 V
Frequência 50/60 Hz 50/60 Hz
Cor do LED – Kelvins 6500 K 3000 K
IP 65 65
RA 90 80
Consumo 17 W 17 W
Lúmens 3.000 L 2.200
Eficiência 177 Lm/W 130 Lm/W
Fator de potência 0.93 0.93
Quantidade de LEDs 24 24
Temperatura de trabalho -10°C/+45°C -10°C/+45°C
Peso 330 gr 330 gr
Garantia 1 ano 1 ano
Base ABS ABS
Lente PC+Aditivo UVO PC+Aditivo UVO
Largura x Altura 209mm x 110mm 209mm x 110mm
Espessura 50,65 mm 50,65 mm



Tabela de códigos BLOCTO - 127V

BLOCTO 1169 – USO INTERNO

Código base da linha 1169 (IF) 1169 (IQ)
Ângulo de abertura 150° 150°
Frequência 50/60 Hz 50/60 Hz
Tensão de funcionamento 127 V 127 V
Cor do LED – Kelvins 6500 K 3000 K
IP 61 61
RA 90 80
Consumo 9 W 9 W
Lúmens 2.000 L 1.200
Eficiência 222 Lm/W 133 Lm/W
Fator de potência 0.93 0.93
Quantidade de LEDs 24 24
Temperatura de trabalho -10°C/+45°C -10°C/+45°C
Peso 330 gr 330 gr
Garantia 2 anos 2 anos
Base ABS ABS
Lente PC+Aditivo UVO PC+Aditivo UVO
Largura x Altura 209mm x 110mm 209mm x 110mm
Espessura 50,65 mm 50,65 mm

BLOCTO 1169 – USO EXTERNO
Código base da linha 1169 (EF) 1169 (EQ)
Ângulo de abertura 150° 150°
Frequência 50/60 Hz 50/60 Hz
Tensão de funcionamento 127 V 127 V
Cor do LED – Kelvins 6500 K 3000 K
IP 65 65
RA 90 80
Consumo 9 W 9 W
Lúmens 2.000 L 1.200
Eficiência 222 Lm/W 133 Lm/W
Fator de potência 0.93 0.93
Quantidade de LEDs 24 24
Temperatura de trabalho -10°C/+45°C -10°C/+45°C
Peso 330 gr 330 gr
Garantia 1 ano 1 ano
Base ABS ABS
Lente PC+Aditivo UVO PC+Aditivo UVO
Largura x Altura 209mm x 110mm 209mm x 110mm
Espessura 50,65 mm 50,65 mm

Manual de Uso e Instalação

SISTEMA WELT – Sistema avançado de tecnologia LED, não utiliza reator auxiliar externo, driver ou fonte de alimentação. Praticidade na Fixação.

Atenção!

Você acaba de adquirir um produto desenvolvido para ter alta durabilidade, aliado a um baixo consumo de energia elétrica, siga corretamente as instruções.

⚠️

A instalação incorreta pode causar danos ao produto, o que caracteriza a perda da garantia. O equipamento deve ser instalado conforme a norma regulamentadora 10.

  • Nunca sacuda, bata ou utilize a luminária para outra finalidade senão como luminária, ou ferramentas inadequadas, pois podem ocorrer danos eletrônicos que interromperão o funcionamento do produto.
  • Verifique se a tensão do produto corresponde corretamente a da rede elétrica que será instalado, sendo 127 ou 220 volts. A instalação incorreta caracteriza a perda da garantia.
  • Desligue a rede para efetuar a instalação da luminária, para sua segurança e risco de exposição à rede elétrica ligada. Utilize sempre equipamentos adequados, devidamente isolados e apropriados, para acondicionar o produto na rede, bem como profissionais capacitados para a instalação. A falta de conhecimento ou capacitação é sempre um risco desnecessário à sua segurança e vida útil do produto.
  • Faça a ligação dos fios da luminária na rede elétrica seguindo o padrão indicado em cada um, Vermelho: fase e Azul: neutro.
  • Após a ligação na rede isole individualmente os fios, para não haverem riscos de choques ou curtos circuitos.

Limpeza da peça

  • Nunca utilize álcool, solvente, thinner, produtos inflamáveis ou derivados cáusticos (ex. soda e água sanitária) para limpeza do produto, pois causará danos.
  • Utilize somente pano levemente umedecido para limpeza externa, e após passar um pano seco.
  • Não abra o produto para limpeza interna, isto coloca em risco seus componentes eletrônicos e ocasiona perda de garantia.
