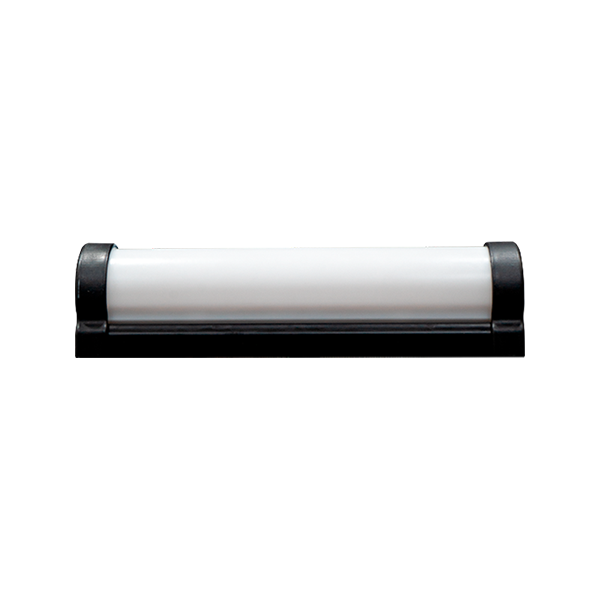

LUMFLUX_2

Luminária Lum Flux

Tradicional IP65 Com Tecla Liga/Desliga IP65 Bicolor IP61
  • Baixíssimo Consumo: 6W - 9W
  • Excelente Iluminação: até 1.000 lúmens
  • Tensão: 127V ou 220V (Não Bivolt)

Especificações Técnicas

Medidas e Códigos

Manual de Uso e Instalação

Inovação

eficiência

luminosidade

segurança

praticidade

qualidade

Uma luminária com forma elegante e versátil,
com uma iluminação prática e sofisticada.

Indicada para ambientes internos, com instalação simplificada, adaptável a qualquer superfície.

Estrutura mecânica em polímeros de alta qualidade e durabilidade, e conjunto eletrônico de alta perfomance, sem a necessidade de driver ou fonte de alimentação.

Com dimensões variáveis, atendendo sua necessidade em cada situação.

O produto pode ser montado em duas cores de led, 3000K (quente) e 6.500K (frio); e tensões de 127V ou 220V.

Recomendada para uso em alturas máxima de 3m.

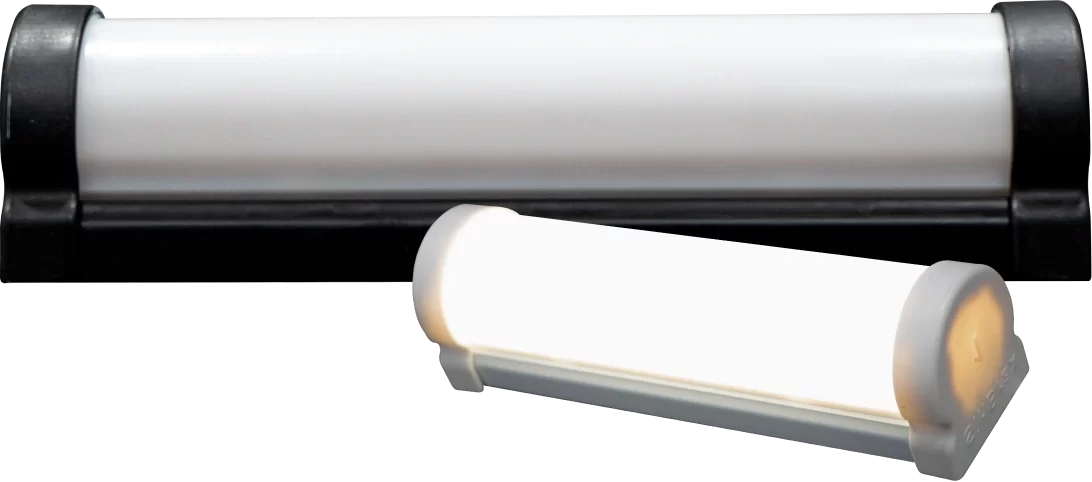

Tradicional

  • Lente em ABS altamente resistente, com aditivo UV0 anti-amarelamento;
  • Base em PVC com anti-chamas.

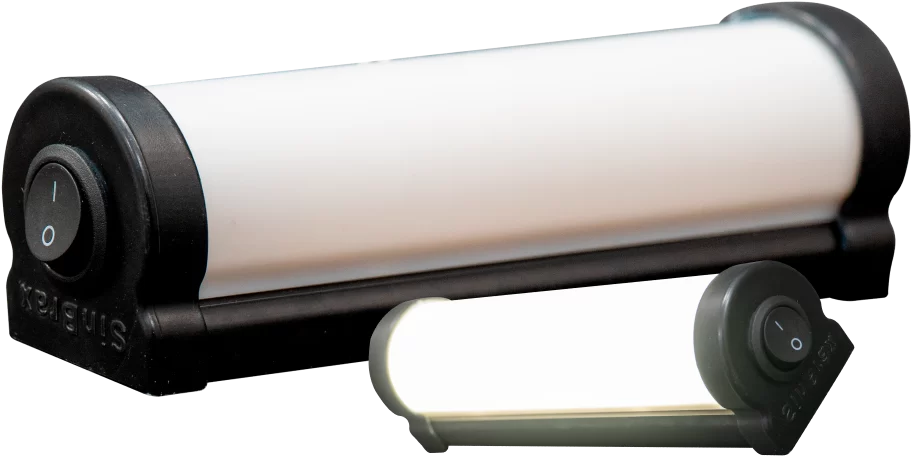

Com Tecla Liga/Desliga IP65

  • Lente em ABS altamente resistente, com aditivo UV0 anti-amarelamento;
  • Base em PVC com anti-chamas.

Bicolor IP61

  • Lente em ABS altamente resistente, com aditivo UV0 anti-amarelamento;
  • Base em PVC com anti-chamas.

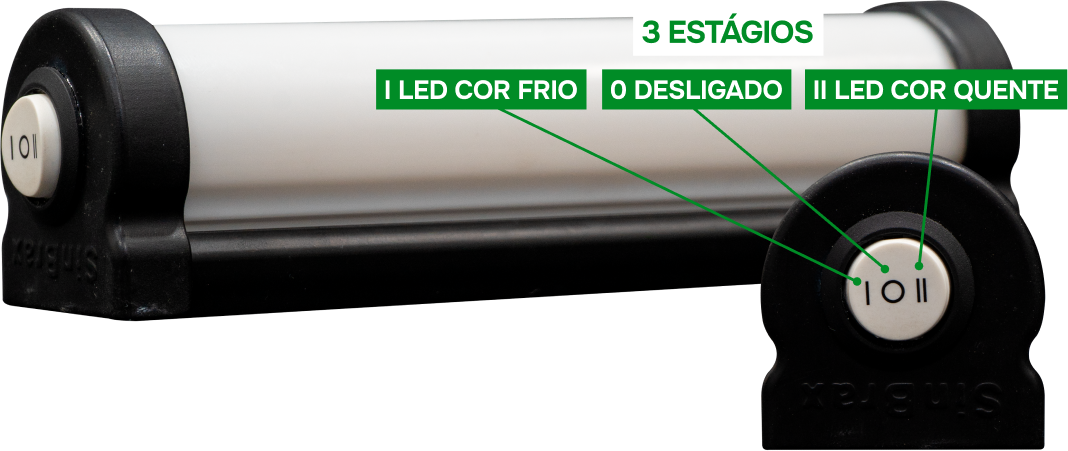

  • Tecla com 3 estágios:

I – LED COR FRIO / 0 – DESLIGADO /
II – LED COR QUENTE

Indústria 100% brasileira

SAIBA MAIS

Produto 100% reciclável

SAIBA MAIS

Produto Exclusivo Welt

SAIBA MAIS

Características

Especificações Técnicas

  • Potência/Consumo: De 6W a 9W (Baixíssimo consumo).
  • Fluxo Luminoso: Excelente iluminação de até 1.000 lúmens.
  • Fator de Potência: 0,94
  • Ângulo de Abertura: 150°
  • Tensão: 127V ou 220V (Não Bivolt)
  • Fonte de Alimentação: Não utiliza driver ou fonte externa (ligação direta).

Detalhes dos LEDs

  • Quantidade: 24 LEDs (12 quentes e 12 frios)
  • Temperaturas de Cor: Branco Frio (6500K) e Branco Quente (3000K).

Construção, Materiais e Acabamento

  • Material da Base: PVC com anti-chamas
  • Material da Lente: ABS altamente resistente, com aditivo UV0 anti-amarelamento
  • Cor da Base: Branco e preta
  • Cor da Lente: Leitosa
  • Sustentabilidade: Produto 100% Reciclável

Instalação e Versatilidade

  • Modelo Tradicional e Com Tecla Liga/Desliga: Podem ser utilizadas em áreas internas

e externas (IP65).

  • Modelo Bicolor: Pode ser utilizada somente em áreas internas (IP 61).

Informações Comerciais e Garantia

  • Garantia: 1 ano de garantia do produto.
  • Embalagem: Caixa com 12 unidades.
  • Benefícios: Custo-benefício vantajoso devido à durabilidade e economia de energia.

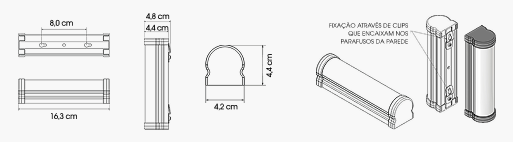

Medidas e Códigos

Tradicional IP 65
Cód 127V Cód 220V Leds Kelvins Lente Base IP Tensão W FP Âng. Lúmens Efic.
FX112B FX212B 12 6500 Leitosa Branca 65 127/220V 6W 0.94 150° 700 LM 116 lm/w
FX112BQ FX212BQ 12 3000 Leitosa Branca 65 127/220V 6W 0.94 150° 550 LM 92 lm/w
FX112P FX212P 12 6500 Leitosa Preta 65 127/220V 6W 0.94 150° 700 LM 116 lm/w
FX112PQ FX212PQ 12 3000 Leitosa Preta 65 127/220V 6W 0.94 150° 550 LM 92 lm/w
FX124B FX224B 24 6500 Leitosa Branca 65 127/220V 9W 0.94 150° 1000 LM 111 lm/w
FX124BQ FX224BQ 24 3000 Leitosa Branca 65 127/220V 9W 0.94 150° 750 LM 83 lm/w
FX124P FX224P 24 6500 Leitosa Preta 65 127/220V 9W 0.94 150° 1000 LM 111 lm/w
FX124PQ FX224PQ 24 3000 Leitosa Preta 65 127/220V 9W 0.94 150° 750 LM 83 lm/w

Com Tecla Liga/Desliga IP 65
Cód 127V Cód 220V Leds Kelvins Lente Base IP Tensão W FP Âng. Lúmens Efic.
FX113B FX213B 12 6500 Leitosa Branca 65 127/220V 6W 0.94 150° 700 LM 116 lm/w
FX113BQ FX213BQ 12 3000 Leitosa Branca 65 127/220V 6W 0.94 150° 550 LM 92 lm/w
FX113P FX213P 12 6500 Leitosa Preta 65 127/220V 6W 0.94 150° 700 LM 116 lm/w
FX113PQ FX213PQ 12 3000 Leitosa Preta 65 127/220V 6W 0.94 150° 550 LM 92 lm/w
FX123B FX223B 24 6500 Leitosa Branca 65 127/220V 9W 0.94 150° 1000 LM 111 lm/w
FX123BQ FX223BQ 24 3000 Leitosa Branca 65 127/220V 9W 0.94 150° 750 LM 83 lm/w
FX123P FX223P 24 6500 Leitosa Preta 65 127/220V 9W 0.94 150° 1000 LM 111 lm/w
FX123PQ FX223PQ 24 3000 Leitosa Preta 65 127/220V 9W 0.94 150° 750 LM 83 lm/w

Bicolor IP 61

Cód 127V Cód 220V Leds Kelvins Lente Base Tensão Lum. Frio Efic. Frio Lum. Quente Efic. Quente
– – 12 / 12 6500 Leitosa Branca 127V / 220V 700 LM 116 lm/w – –
FX12BQ FX22BQ 12 / 12 3000 Leitosa Branca 127V / 220V – – 550 LM 92 lm/w
– – 12 / 12 6500 Leitosa Preta 127V / 220V 700 LM 116 lm/w – –
FX12PQ FX22PQ 12 / 12 3000 Leitosa Preta 127V / 220V – – 550 LM 92 lm/w

Manual de Uso e Instalação

MANUAL DE INSTALAÇÃO – BLOCTO 2166

Atenção!
Este produto é de uso interno, não possui vedação para utilização em áreas externas. Você acaba de adquirir um produto desenvolvido para ter alta durabilidade, uma luminária de emergência extremamente eficiente. A bateria desta peça é substituível de forma individual. Siga corretamente as instruções abaixo:

  • Realize a fixação da peça na eletrocalha por meio das porcas e arruelas nos parafusos embutidos na parte traseira da peça. Não fixe a luminária por um parafuso apenas, isto pode danificar o produto.
  • A bateria acoplada na luminária é enviada conectada, não sendo necessário abrir a tampa traseira para conectá-la. O produto é enviado pronto para o uso.
  • Esta luminária é bivolt (110 ~240V), para carregar a bateria, conecte a luminária diretamente na rede elétrica através da fonte inclusa e o engate de carga lateral sinalizado.
⚠
IMPORTANTE: Sempre após a instalação, faça o teste de acionamento da peça seguindo estes passos:
  • A luminária é enviada na posição 0 – desligada.
  • Inicie o teste colocando na posição I – teste. Por padrão as luminárias são enviadas com 75% de sua carga completa. Ao colocar na posição teste, a luminária deverá acender.
  • Caso a luminária não acenda, coloque na função II – ligada, deixe a fonte de alimentação conectada na rede e aguarde até a luz indicativa da fonte ficar verde, indicando que a luminária está carregada e efetue o teste novamente.
  • Após efetuar o teste, deixe a luminária na posição II – ligada. Nesta posição, a luz da luminária estará sempre desligada enquanto ela estiver conectada a uma rede elétrica energizada, e acionará na falta de energia, funcionando como luminária de emergência.

Funcionamento e Manutenção da Bateria

  • A bateria da peça tem autonomia constante de 3 horas, após este período começa a funcionar com queda de 25% na iluminação até desligar completamente.
  • Nunca sacuda, bata ou utilize a luminária para outra finalidade senão como luminária de emergência.
  • Caso a fonte de alimentação apresente defeito, a peça irá acender na função II – ligada, mesmo conectada à rede elétrica, e descarregará toda a bateria.
  • Assim que descarregar a bateria, a peça mesmo conectada na rede elétrica não carregará, e caso falte energia ou seja realizado o teste, não irá acender. Neste caso, solicite assistência para garantia WELT.
  • A peça sempre permanecerá acesa se ficar na função I – teste, estando conectada na rede elétrica ou não. Para correta utilização do produto, sempre mantenha na função II – ligada.
  • Caso a peça fique piscando de forma aleatória, pode ser um defeito na bateria. Defeitos na bateria são comumente causados por curtos na rede elétrica que danificam a fonte de alimentação e/ou a bateria.

Substituição da Bateria

Caso seja confirmado o defeito na bateria, realize a substituição removendo a tampa traseira:

  • Nunca abra a luminária para realizar a substituição da bateria, abra apenas a tampa traseira.
  • Retire a luminária da tomada. A seguir, desconecte a bateria com defeito e conecte a bateria nova. Utilize apenas baterias fornecidas pela WELT.
  • O conector da bateria possui uma lingueta com trava, que indica a posição correta de encaixe, impossibilitando a conexão incorreta, porém, sempre verifique e coloque o conector na posição correta. Não inverta os fios da bateria.
  • Caso após a substituição da bateria, a peça continuar apresentando defeitos, entre em contato com a assistência técnica da WELT.

Limpeza e Manutenção

  • Não utilizar na peça: solventes, álcool, thinner ou produtos acéticos. Somente utilizar detergente neutro e pano levemente umedecido com água para limpeza.
  • A lente de policarbonato é altamente resistente a impactos, porém pode ser danificada com o uso de produtos químicos indevidos.
  • Não abra o produto para limpeza interna, isto coloca em risco seus componentes eletrônicos e ocasiona perda de garantia.
